Общие сведения о проводной АСКУЭ ZENNER



Проводная АСКУЭ ZENNER – это система технических и программных средств, обеспечивающая внутриквартирный учет потребления горячей и холодной воды, тепловой энергии, а также для автоматического и автоматизированного сбора, передачи, накопления и обработки данных о потреблении ресурсов по промышленному стандарту EN13757(M-Bus).
Применяется для коммерческого и технологического учета потребления холодной и горячей воды, тепловой энергии на объектах жилищно-коммунальном хозяйстве: многоквартирный жилой дом (МКД), комплекса жилых домов, административных зданиях, в том числе при учетно-расчетных операциях.Обеспечивает высокую частоту опроса в целях энергомониторинга.



Структура системы

«АСКУЭ ZENNER» выполнена как многоуровневая информационно-измерительная система с централизованным управлением.

№ п/п

Уровень

Артикул

Название прибора

1

1

7200229

импульсные датчики

2

2

7200701

приемный модуль счетчика воды с M-Bus для счетчика воды с модуляторным диском

3

2

7200417

счетчик импульсов 3-канальный M-Bus

4

2

7200487

Теплосчетчик ZENNER Zelsius с  M-Bus

5

2

7200502

 Преобразователь M-Bus/RS-232  или  Конвертор  M-Bus/RS-232(до 250 приборов учета)

6

3

7200816

ПО GMM

7

4







Средства измерения (счетчики воды и счетчики тепла) в обязательном порядке должны  быть    оснащены импульсным выходом и внесены в Государственный реестр СИ РФ.

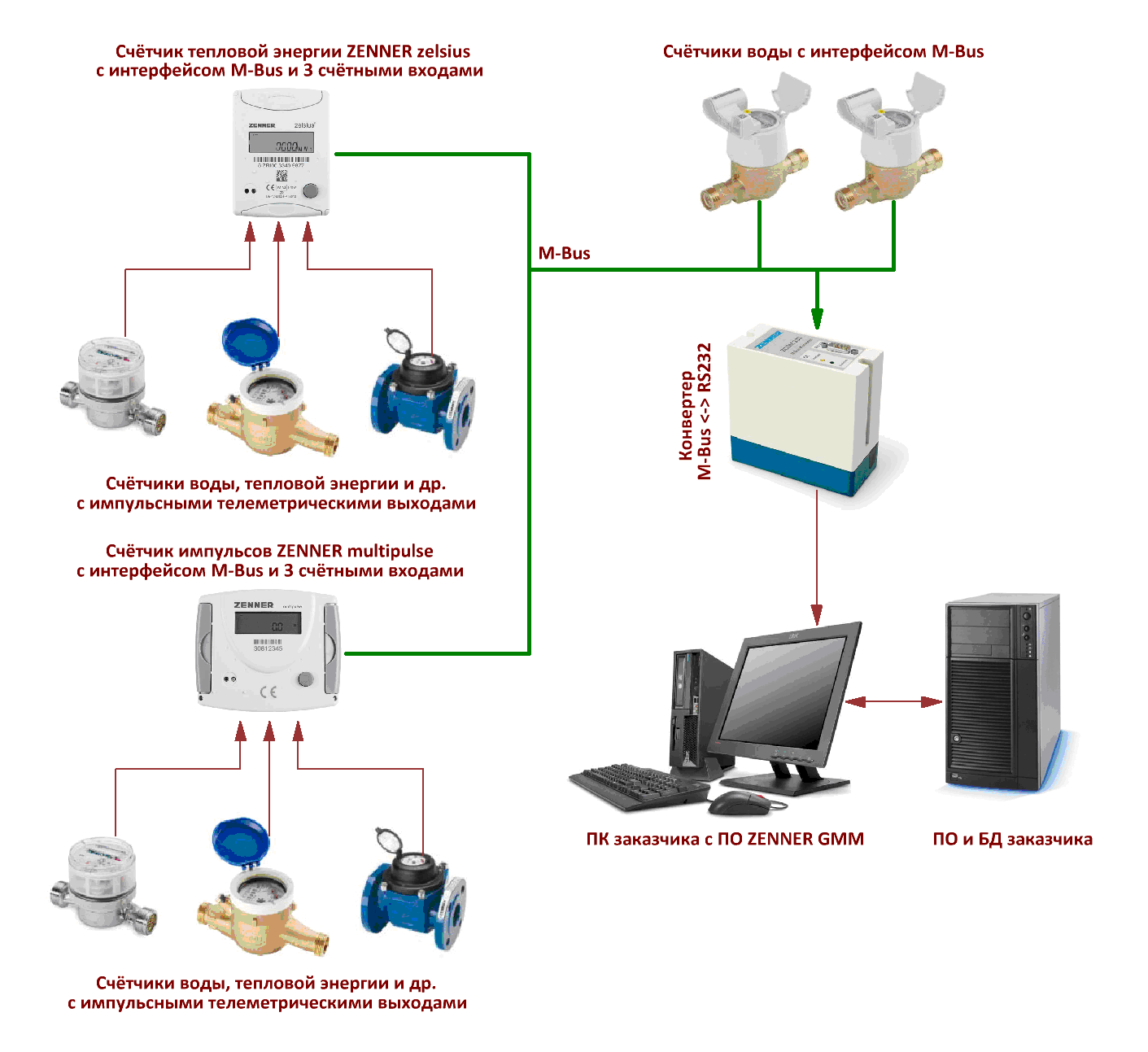

Структурная схема проводной АСКУЭ ZENNER

str zenner-provod



 Принцип работы проводной АСКУЭ ZENNER

Передача информации от счетчиков воды осуществляется по проводной связи, в виде  импульсного сигнала расположенного на средствах измерения, к счетчику тепла ZENNER zelsius (арт.7200487) или счетчику импульсов 3-канальному M- Bus (арт.7200417) .
