Общие сведения об «АСКУЭ ZENNER радио»



    АСКУЭ ZENNER радио  – это система технических и программных средств, обеспечивающая общедомовой учет потребления горячей и холодной воды, тепловой  энергии, а также для автоматического и автоматизированного сбора, передачи, накопления и обработки данных о потреблении ресурсов. Обладает классом защиты от внешней окружающей среды IP68.

Применяется для коммерческого и технологического учета потребления холодной и горячей воды, тепловой энергии на объектах жилищно-коммунальном хозяйстве: многоквартирный жилой дом (МКД), комплекса жилых домов, административных зданиях, в том числе при учетно-расчетных операциях.




  Структура системы



«АСКУЭ ZENNER» выполнена как многоуровневая информационно-измерительная система с централизованным управлением.



№ п/п

Уровень

Артикул

Название прибора

1

1

7200229

Импульсные датчики.

2

2

7200229

Приемный модуль счетчика воды клипсовый  для счетчика воды.

3

2

7228704

Квартирный радиомодуль  ZENNER.

4

3

7224777

Ретранслятор переносной ZENNER.

5

3

7200813

ПО Meter Reader Light на смартфоне с ОС  ANDROID.

6

4

ПО   Meter Reader Pro на ПК.

7

5

7200815

Файл-отчет по показаниям  из ПО Meter Reader Light .



Средства измерения (счетчики воды и счетчики тепла) в обязательном порядке должны  быть    оснащены импульсным выходом и внесены в Государственный реестр СИ РФ.

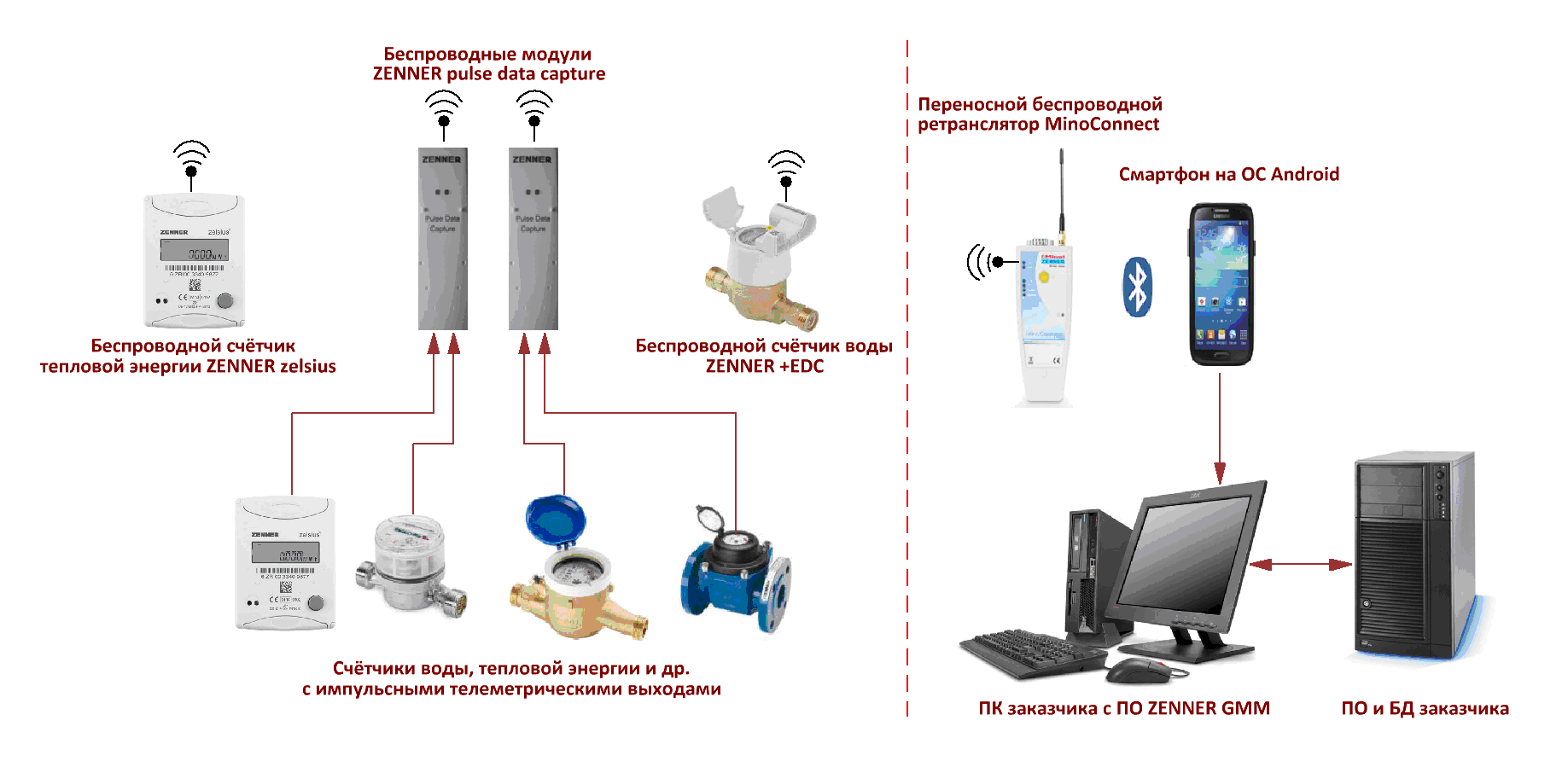

Структурная схема «АСКУЭ ZENNER радио»

с использованием радио интерфейсов (мобильный способ)

str zenner-radio



Принцип работы «АСКУЭ ZENNER радио»

Передача информации от счетчиков воды и счетчиков тепла осуществляется по проводной связи в виде  импульсного сигнала    расположенного на средствах измерения к  радиомодулю ZENNER

 (арт. 7228704). Далее информация передается по радио сигналу с частотой 868,95MHz на смартфон с ПО Meter Reader Light (арт.7200813), через коммуникационное устройство,  ретранслятор переносной ZENNER (артикул 7224777), которые соединены друг с другом Bluetooth.

Со счетчиков воды типа СВХМ/СВХДМ c клипсовым приемным модулем (арт. 7200702) информация передается по радио сигналу с частотой 868,95MHz на смартфон с ПО Meter Reader Light (арт.7200813), через коммуникационное устройство,  ретранслятор переносной ZENNER (артикул 7224777), которые соединены друг с другом Bluetooth .

При помощи приборов: смартфона с ОС ANDROID  и коммуникационного устройства  ретранслятора переносного ZENNER (арт. 7224777), производятся работы по программированию квартирных радиомодулей  ZENNER (артикул 7228704) и клипсовых приемных модулей (арт. 7200702) , на этапе монтажных работ с использованием ПО Meter Reader Light (арт.7200813).

Сбор информации с квартирных радиомодулей  ZENNER (артикул 7228704) и счетчиков воды типа СВХМ/СВХДМ c клипсовым приемным модулем (арт. 7200702)  осуществляется оператором путем поэтажного обхода дома с использованием приборов: смартфона с ПО Meter Reader Light (арт. 7200813), через коммуникационное устройство,  ретранслятор переносной ZENNER (арт.7224777).

Результаты опроса передаются через интернет соединение на сервер сервисной службы.
